品牌型号：联想ThinkBook

系统: Windows 11

软件版本: Axure RP 9

Axure是原型设计领域高效而专业的工具，不管是设计师还是产品经理甚至是运营，在日常工作中都离不开Axure。原型设计最重要的就是清晰的逻辑和页面关系，连接线的设置就能帮助原型设计提升整体交互逻辑。今天的文章就来给大家介绍Axure连接线箭头怎么添加，Axure连接线怎么设置为直线的相关内容。

一、Axure连接线箭头怎么添加

在Axure中连接线添加箭头能够更加准确的表达逻辑关系，尤其像流程图中箭头就是一个不可缺少的元素，下面就来看看Axure连接线箭头添加的具体操作步骤：

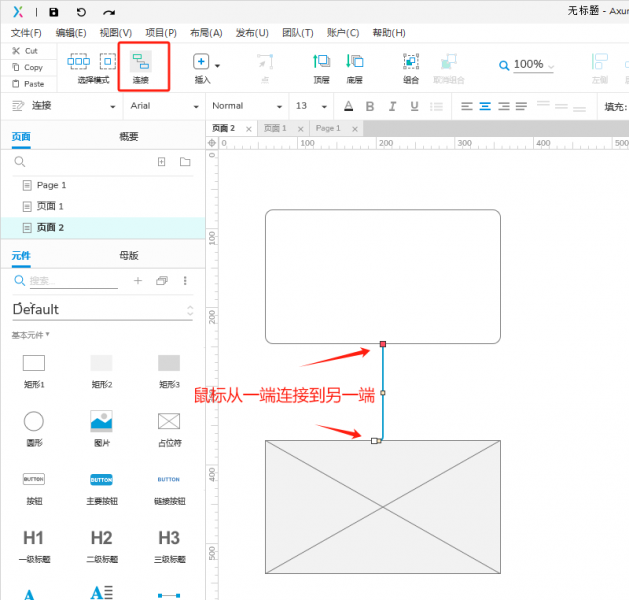

1、在Axure菜单栏找到“连接”元件并单击，鼠标从需要进行连接的一个元件端点拖到另一个元件的端点，就可以实现两个元件之间的连接，连接线和鼠标的走向一致，形状默认为直线。

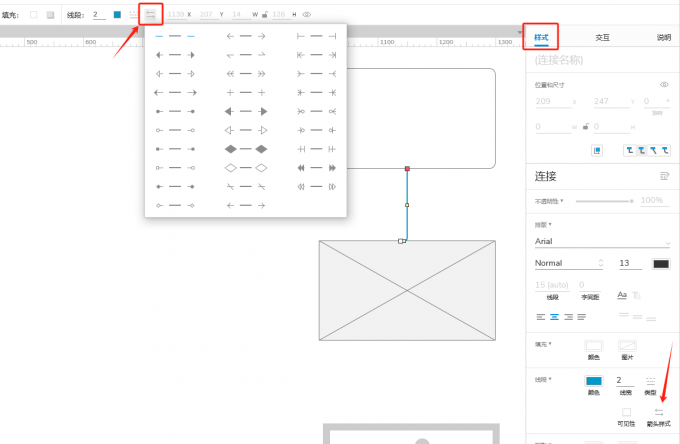

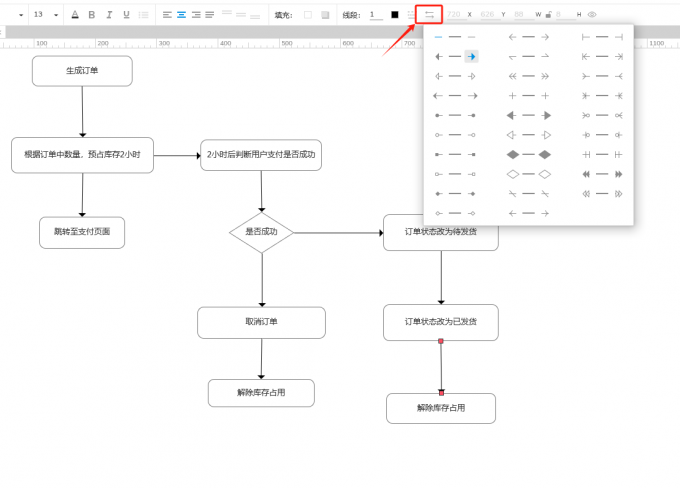

2、在连接线上加箭头很简单，可以通过上方菜单栏或者右侧的样式选项卡进行设置，具体的位置已经标注在下图中了。

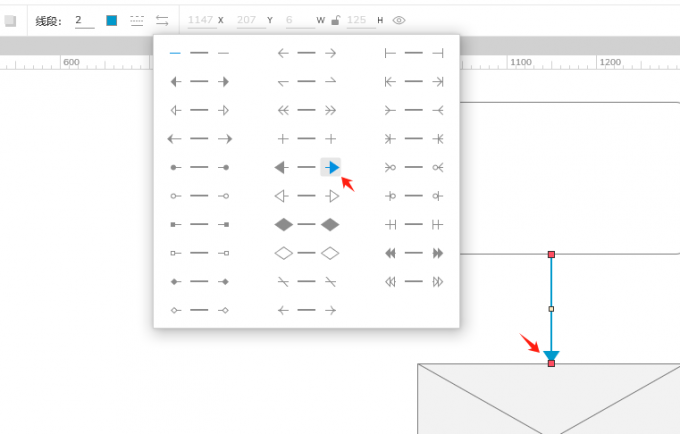

3、Axure提供的连接线箭头种类很齐全，只需要根据自己的设计需求选择相应的箭头即可，点亮“左箭头”是向上的箭头，“右箭头”是向下的箭头，想要双箭头可以点亮左右两个箭头。

二、Axure连接线怎么设置为直线

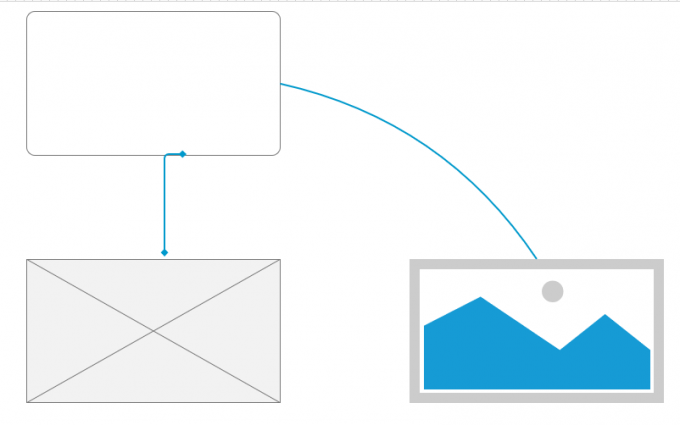

Axure连接线初次使用默认的都是直线，但有时候连接线会变成弧形或者拐弯的直线。出现这种情况一般是由于前一次设置过线条形状导致的，可以在线条设置中将其改为直线。

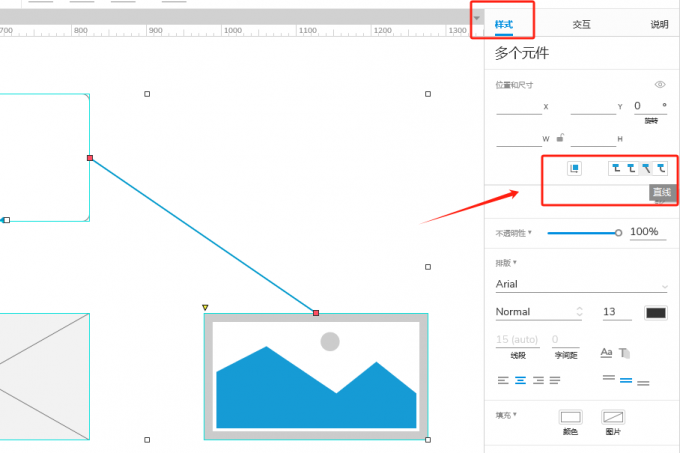

在右侧的样式选项卡中，有一个可以设置线条形状的按钮。选中需要设置成直线的连接线，点“直线”图标即可，如下图中标注所示。

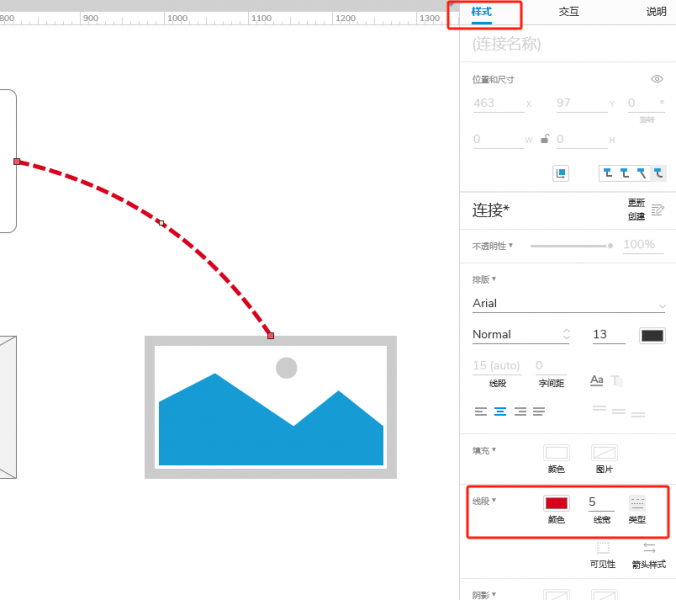

除了形状和箭头的设置，还可以在Axure样式中设置连接线的颜色，粗细，以及线条类型，如下图中所示，可以将连接线设置成加粗的红色虚线。通过对连接线的设置可以让设计更加丰富多样化。

三、Axure怎么用连接线画流程图

前面介绍了Axure连接线的相关设置，下面就来实操看一下Axure怎么用连接线画库存管理流程图：

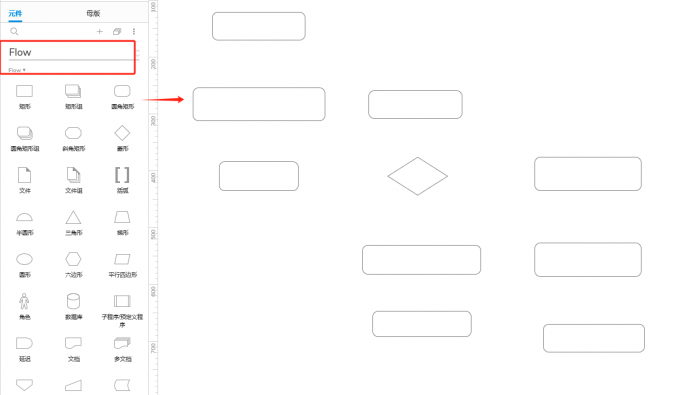

1、在Axure元件里选择”Flow“，将需要用到的流程图元件拖拽到画布中。

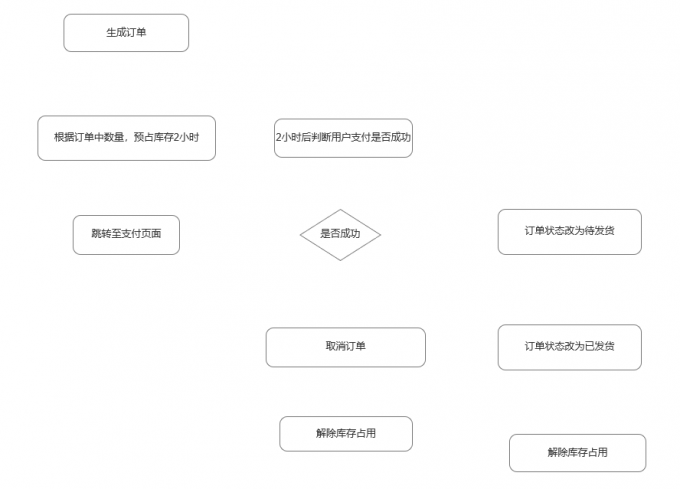

2、双击流程图元件，输入文字，文字内容根据自己要做的流程图用途来定。

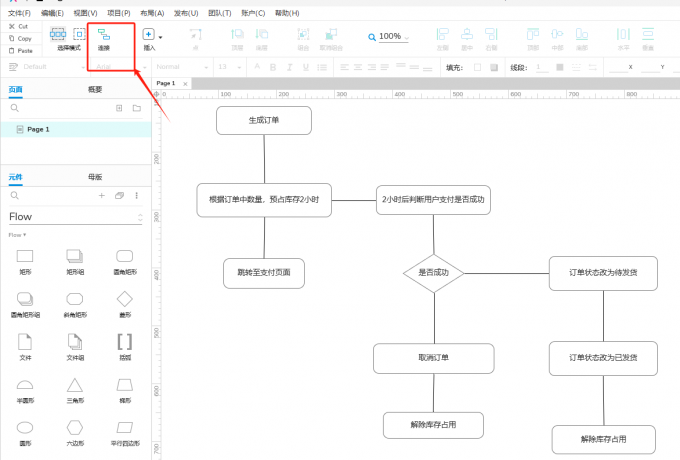

3、使用”连接器“将各个流程元件连接起来。

4、用前面介绍的方法为连接线添加箭头。

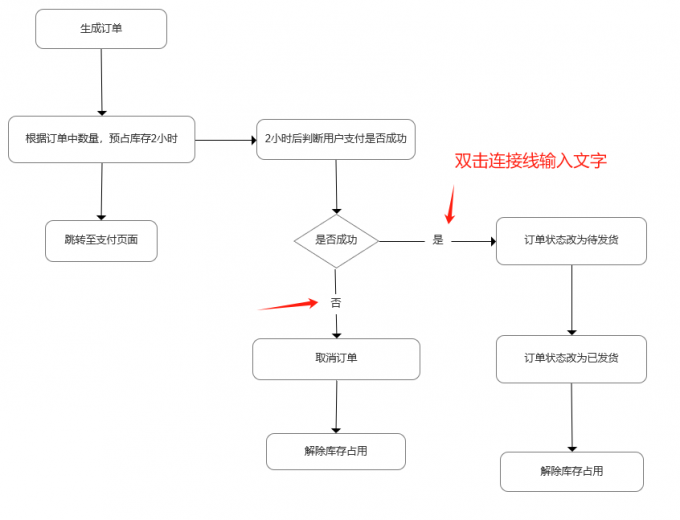

5、双击连接线输入文字，如下图所示已经是一个完整的库存管理流程图。

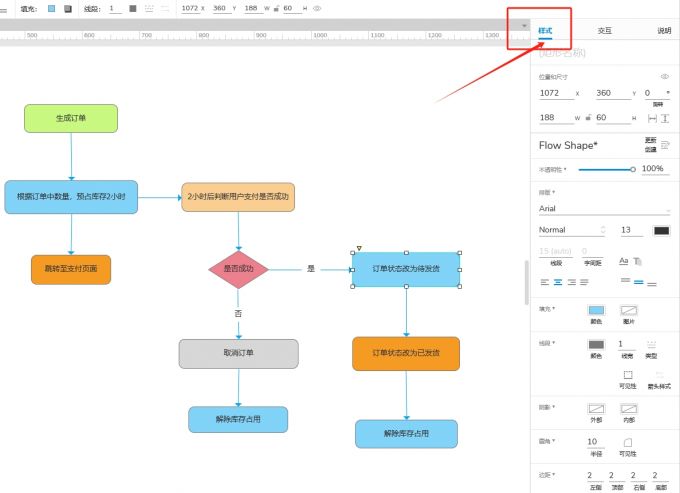

6、想要流程图更丰富精致的话，可以在右侧的样式选项卡中设置线条、文字、流程原件的填充色等。

以上就是关于Axure连接线箭头怎么添加，Axure连接线怎么设置为直线的相关介绍。相信掌握了Axure连接线的使用技巧，以后不管是复杂的流程还是简洁明了的页面关系，都能借助Axure连接器展现清晰的设计思路。
